内核空间与内核模块

Windows内核分析索引目录：https://www.cnblogs.com/onetrainee/p/11675224.html

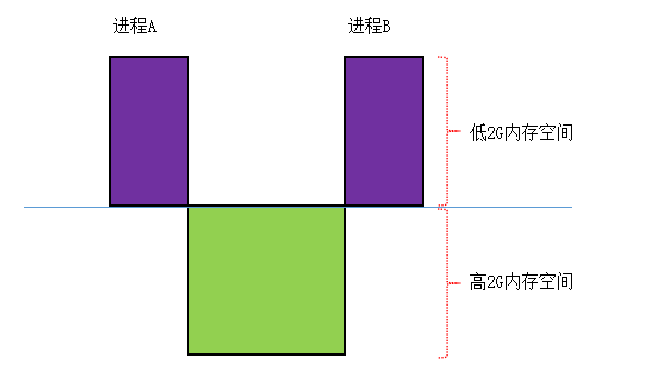

一、内核空间分布：

　　在4GB内存的操作系统中，高2G的给内存空间操作系统使用，这部分内存空间所有进程共享。

　　低2G的内存给各个进程使用，每个进程占有独立的内存空间，相互进程其内存之间并不影响。

　　

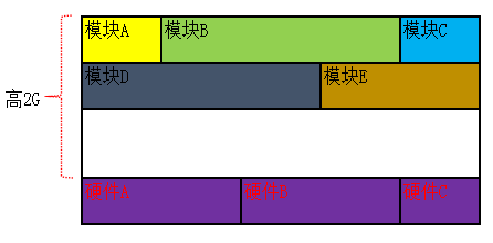

二、内核模块

　　内核模块与一般应用层的模块并没有太大区别，其文件结构都遵守Windows的可执行文件结构规范(PE)，本质是一样的。

　　



 三、DRIVER_OBJECT 结构体介绍

　　每一个内核模块中都有一个DRIVER_OBJECT结构体，用来描述这个模块在内核中的位置、大小、名称等。

　　使用 windbg 来查看该结构体

        kd > dt _DRIVER_OBJECT
        nt!_DRIVER_OBJECT
        + 0x000 Type             : Int2B
        + 0x002 Size : Int2B
        + 0x004 DeviceObject : Ptr32 _DEVICE_OBJECT
        + 0x008 Flags : Uint4B
        + 0x00c DriverStart : Ptr32 Void    // 驱动程序开始的位置
        + 0x010 DriverSize : Uint4B       // 驱动的大小
        + 0x014 DriverSection : Ptr32 Void       // 指向 _LDR_DATA_TABLE_ENTRY，实验二有介绍，我们之前了解过。
        + 0x018 DriverExtension : Ptr32 _DRIVER_EXTENSION
        + 0x01c DriverName : _UNICODE_STRING    // 在内核中名字是什么
        + 0x024 HardwareDatabase : Ptr32 _UNICODE_STRING
        + 0x028 FastIoDispatch : Ptr32 _FAST_IO_DISPATCH
        + 0x02c DriverInit : Ptr32     long
        + 0x030 DriverStartIo : Ptr32     void
        + 0x034 DriverUnload : Ptr32     void
        + 0x038 MajorFunction : [28] Ptr32   long

　　我们在进行驱动开发时，其DriverEntry驱动入口程序第一个参数就是传入这个结构体的指针，我们可以打印出这个地址，然后在windbg中查看对应的数据结构(实验一）

　　NTSTATUS DriverEntry(PDRIVER_OBJECT driver, PUNICODE_STRING reg_path){
    　　　　// 驱动代码
　　　}

　　注意：我们看很多内核结构体，有Driver，其可以认为内核模块，两者并无太大区别，Driver是负责协调操作系统与硬件的。





实验一：编写驱动程序，输出该驱动 DRIVER_OBJECT结构体指针，并在windbg中查看验证。

　　1）编写驱动代码，打印出diver地址，并生成 .sys 驱动文件，放入虚拟机驱动。

 1 #include <ntifs.h>
 2
 3 //提供一个卸载函数，让程序能卸载，如果没有这个函数，驱动将不能卸载。
 4 VOID UnDriver(PDRIVER_OBJECT driver)
 5 {
 6     KdPrint(("卸载驱动成功"));
 7 }
 8 //入口函数，相当于main。
 9 NTSTATUS DriverEntry(PDRIVER_OBJECT driver, PUNICODE_STRING reg_path)
10 {
11     __asm {
12         int 3
13         xor eax,eax
14         xor eax,eax
15     }
16     KdPrint(("%x..\r\n",driver));
17     driver->DriverUnload = UnDriver;
18     return STATUS_SUCCESS;
19 }

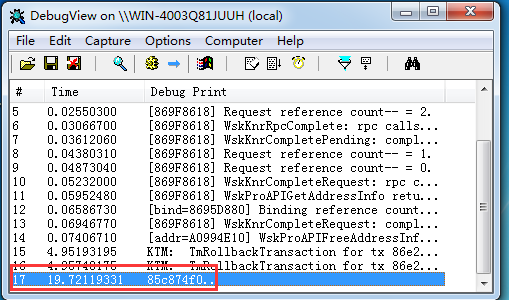

　　2）利用 DebugView 工具查看驱动输出的 driver 指针地址。

　　　　

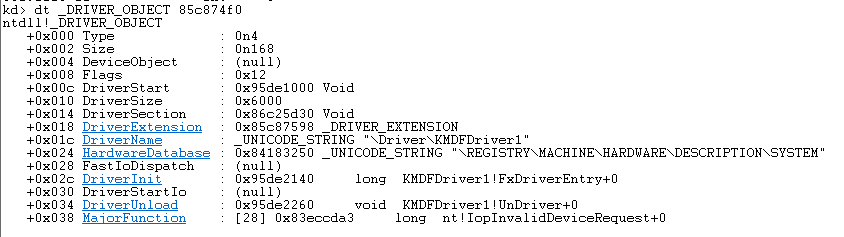

　　3) 使用Windbg，“dt 结构体 地址” 指令，可以将内存空间中的数据与结构体完美映射。　　　　　　　　　　　　



 　　　

　　



 实验二：通过DriverSection来遍历其他模块地址

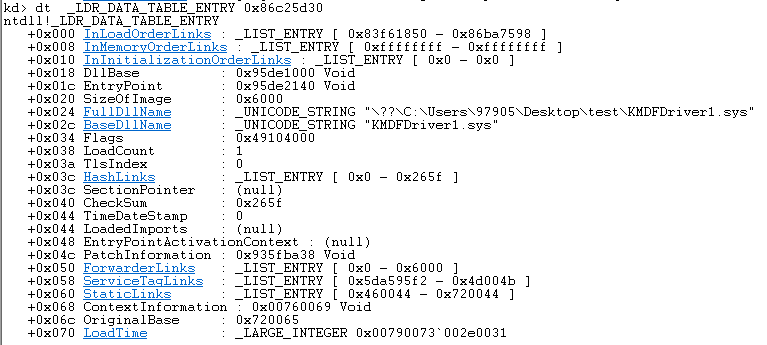

　　DriverSection成员指向 _LDR_DATA_TABLE_ENTRY结构体，其表示一个进程模块加载的入口地址，前三个成员是一个双向链表。

　　利用实验一中介绍的 "dt 结构体 内存地址"的指令可以将内存映射到结构体中查看详细信息。

　　更详细的信息可以参考以前的一篇博客：利用C++进行模块隐藏(R3层断链) https://www.cnblogs.com/onetrainee/p/11674211.html
