北京地铁线路规划

仓库代码：https://github.com/arthurcao99/SubwayHelper
地铁出行路线规划设计：https://www.cnblogs.com/caolx/p/11558996.html

1.结构概述

该项目分为Control、Main、Model这三个模块。Control模块用于存放文件读取和计算路径代码，Main模块用于存放主函数，Model用于存放各个实体类，如Station类、Line类等。

2.算法使用

由于开始规划这个项目时，未仔细阅读任务要求，错误认为该项目需要利用Dijkstra最短路径算法来求出两个站点之间的最短距离，后发现该程序的要求仅仅是最少站点，对换乘次数并未作具体要求，因此采用了BFS广度优先搜索算法来计算两个站点之间最短路径。

3.具体代码分析

3.1 Model模块

3.1.1 Station

private String stationName; //用于存放站点名称
private LinkedList<Station> connectedStation; //用于存放该站点相邻站点，类似于邻接表结构
private Boolean isChangingStation=false; //用于判断该站点是否为换乘站点

3.1.2 Line

private String lineName; //用于存放线路名称
private ArrayList<Station> stations; //用于存放该线路中的所有站点信息

3.1.3 Graph

通过自定义图结构，方便后续BFS的计算。

private Set<Station> allStations = new HashSet<Station>(); //用于存放所有站点信息
private Map<Station, LinkedList<Station>> adj = new HashMap<Station, LinkedList<Station>>(); //邻接表，用于存放每个站点相邻站点的信息

3.2 Control模块

3.2.1 InformationProcessing

该类主要实现了从文件中读取地铁信息，并以此生成邻接表结构的图。由于存在换乘站点，因此多条线路中可能存在同一站点，为了便于后续邻接表的生成，只能允许存在一个相同站点信息，需要判断读入的站点信息是否已经存在。因此通过isExisted方法来判断是否已存在相同站点信息。同时还需读入每个站点相邻站点的信息，因此需要第二次读入操作。

public ArrayList<Line> inputInformation(String filePath) throws IOException{
        File file =new File(filePath);
        ArrayList<Line> lines=this.lines;
        ArrayList<Station> allStations=this.allStations;
        try {
            BufferedReader br = new BufferedReader(new InputStreamReader(new FileInputStream(file),
                    "UTF-8"));
            String lineTxt=null;
            while ((lineTxt=br.readLine())!=null){
                String[] txt = lineTxt.trim().split(" ");

                Line line=new Line();
                line.setLineName(txt[0]);
                ArrayList<Station> stations=new ArrayList<Station>();
                for (int i=1;i<txt.length;i++){
                    Station station=isExisted(txt[i],allStations);
                    if (station==null){
                        station=new Station();
                        station.setStationName(txt[i]);
                        allStations.add(station);
                    }else{
                        station.setChangingStation(true);
                    }
                    stations.add(station);
                }
                line.setStations(stations);
                lines.add(line);
            }
            br = new BufferedReader(new InputStreamReader(new FileInputStream(file),
                    "UTF-8"));
            lineTxt=null;
            while ((lineTxt=br.readLine())!=null){
                String[] txt = lineTxt.trim().split(" ");
                for (int i=1;i<txt.length;i++){
                    Station station=new Station();
                    if (i>1&&i<txt.length-1){
                        station=this.Search(txt[i], allStations);
                        if (station!=null){
                            Station newStation=new Station();
                            newStation=this.Search(txt[i-1], allStations);
                            if (newStation!=null){
                                station.addConnection(newStation);
                            }
                            newStation=this.Search(txt[i+1], allStations);
                            if (newStation!=null){
                                station.addConnection(newStation);
                            }
                        }
                    }else if (i==1){
                        station=this.Search(txt[i], allStations);
                        if (station!=null){
                            Station newStation=new Station();

                            newStation=this.Search(txt[i+1], allStations);
                            if (newStation!=null){
                                station.addConnection(newStation);
                            }
                        }
                    }else if (i==txt.length-1){
                        station=this.Search(txt[i], allStations);
                        if (station!=null){
                            Station newStation=new Station();

                            newStation=this.Search(txt[i-1], allStations);
                            if (newStation!=null){
                                station.addConnection(newStation);
                            }
                        }
                    }
                }
            }
            this.allStations=allStations;
        } catch (UnsupportedEncodingException | FileNotFoundException e) {
            // TODO Auto-generated catch block
            e.printStackTrace();
        }
        return lines;
    }
    public Station isExisted(String stationName, ArrayList<Station> allStations){
        for (int i=0;i<allStations.size();i++){
            if (stationName.equals(allStations.get(i).getStationName())){
                return allStations.get(i);
            }
        }
        return null;
    }

public Station Search(String stationName, ArrayList<Station> allStations) //用于搜索站点信息
public void addConnection(String stationName,Station station) //用于添加站点邻接信息
public Map<String, Line> generateMap(ArrayList<Line> lines) //用于创建map映射，方便读取线路信息
public void showLine(String lineName,Map<String, Line> lineMap,String filepath) throws IOException //用于生成某条线路的所有站点，并进行输出
public Graph generateGraph(ArrayList<Station> allStations) //用于将现有数据生成邻接表

3.2.2 ShortestPath

该类主要用来进行最短路径的计算，所用的算法为BFS广度优先搜索，所用的数据结构为邻接表。
为了实现BFS算法，由于Map有唯一key与value相对应，于是我用Map来初始化了visited，用Map来存放pre。

//核心算法 BFS
public void bfs(Station s){
        Queue<Station> queue=new LinkedList<>();
        queue.add(s);
        pre.put(s, s);
        visited.put(s, true);
        while(!queue.isEmpty()){
            Station v=queue.remove();
            for (Station w: g.getAdj().get(v)) {
                if (!visited.get(w)) {
                    queue.add(w);
                    visited.put(w, true);
                    pre.put(w, v);
                }
            }
        }

    }

由于存在不同的站点类型，有普通站点，也有换乘站点，换乘站点存在于多条线路中。为了确定当前处于哪条线路中，对不同的情况需要进行不同的分析。当前站点为普通站点时，直接获得当前线路。但当前站点为换乘站点时，又需要分为两种情况进行讨论。第一种，当前为换乘站点，下一站为普通站点时，直接获取下一站站点的线路作为当前线路。第二种，连续两个都为换乘站点时，取两个站点同时都有的线路作为当前线路。

//最麻烦的输出代码

public void showShortestPath(ArrayList<Station> path, String filepath) throws IOException {
        File f=new File(filepath);
        FileOutputStream fos1=new FileOutputStream(f);
        OutputStreamWriter dos1=new OutputStreamWriter(fos1);

        System.out.println("总站点数："+path.size()+"站");
        dos1.write("总站点数："+path.size()+"站"+"\n");
        System.out.println();
        System.out.println("具体线路：");
        dos1.write("具体线路："+"\n");
        Station start=path.get(0);
        Station second=path.get(1);

        String lineName="";
        if (start.getChangingStation()==false&&second.getChangingStation()==false){
            lineName=this.inLine(start).get(0).getLineName();
        }
        else if (start.getChangingStation()==true&&second.getChangingStation()==false){
            lineName=this.inLine(second).get(0).getLineName();
        }
        else if(start.getChangingStation()==true&&second.getChangingStation()==true){
            lineName=this.isInTheSameLine(start,second);
        }
        else{
            lineName=this.inLine(start).get(0).getLineName();
        }
        System.out.println("--->乘坐："+lineName);
        dos1.write("--->乘坐："+lineName+"\n");
        System.out.println(start.getStationName());
        dos1.write(start.getStationName()+"\n");
        for (int i=1;i<path.size();i++){
            Station nowStation=path.get(i);
            String curLineName="";
            if (i<path.size()-1){
                Station nextStation=path.get(i+1);
                if (nowStation.getChangingStation()==false&&nextStation.getChangingStation()==false){
                    curLineName=this.inLine(nowStation).get(0).getLineName();
                }
                else if (nowStation.getChangingStation()==true&&nextStation.getChangingStation()==false){
                    curLineName=this.inLine(nextStation).get(0).getLineName();
                }
                else if(nowStation.getChangingStation()==true&&nextStation.getChangingStation()==true){
                    curLineName=this.isInTheSameLine(nowStation,nextStation);
                }
                else{
                    curLineName=this.inLine(nowStation).get(0).getLineName();
                }
                System.out.println(nowStation.getStationName());
                dos1.write(nowStation.getStationName()+"\n");
                if (!lineName.equals(curLineName)){
                    lineName=curLineName;
                    System.out.println("--->换乘："+lineName);
                    dos1.write("--->换乘："+lineName+"\n");
                }
            }
            else{
                Station preStation=path.get(i-1);
                if (preStation.getChangingStation()==true&&nowStation.getChangingStation()==false){
                    if (!this.inLine(nowStation).get(0).getLineName().equals(lineName)){
                        System.out.println("--->换乘："+this.inLine(nowStation).get(0).getLineName());
                        dos1.write("--->换乘："+this.inLine(nowStation).get(0).getLineName()+"\n");
                    }
                }
                System.out.println(nowStation.getStationName());
                dos1.write(nowStation.getStationName()+"\n");
            }
        }
        dos1.close();

    }

public String isInTheSameLine(Station s1,Station s2) //返回两个换乘站点的相同线路名
public ArrayList<Line> inLine(Station station) //判断当前站点所在的线路，换乘站点存在多个线路
public Iterable<Station> path(Station endStation) //用于得到路径信息

3.1 Main模块

3.1.1 Subway

该主函数用于实现不同参数输入，实现不同的功能。利用switch case结构来对不同的参数进行不同功能的实现。

public static void main(String[] args) throws Exception {
        switch (args[0]){
            case "-map":
                //-map subway.txt
                if(args.length==2){
                    InformationProcessing ii=new InformationProcessing();
                    ii.inputInformation(args[1]);
                    System.out.println("成功读取subway.txt文件");
                    ArrayList<Line> lines=new ArrayList<Line>();
                    lines=ii.inputInformation(args[1]);
                    for (int i=0;i<lines.size();i++){
                        System.out.println(lines.get(i).getLineName());
                        for (int j=0;j<lines.get(i).getStations().size();j++){
                            System.out.print(lines.get(i).getStations().get(j).getStationName()+" ");
                        }
                        System.out.println();
                    }
                }else{
                    System.out.println("验证参数格式！");
                }
                break;

            case "-a":
                //-a 1号线 -map subway.txt -o station.txt
                if(args.length==6){
                    InformationProcessing ii=new InformationProcessing();
                    ArrayList<Line> lines=new ArrayList<Line>();
                    lines=ii.inputInformation(args[3]);
                    if (ii.isLineExisted(args[1], ii.generateMap(ii.getLines()))==true){
                        ii.showLine(args[1],ii.generateMap(ii.getLines()),args[5]);
                    }
                    else {
                        throw new Exception("线路不存在");
                    }
                    System.out.println("已将结果写入station.txt文件");
                }else{

                    System.out.println("验证参数格式！");
                }
                break;
            case "-b":
                //-b 洪湖里 复兴路 -map subway.txt -o routine.txt

                if(args.length==7){
                    ArrayList<Line> lines=new ArrayList<Line>();
                    InformationProcessing ii=new InformationProcessing();
                    lines=ii.inputInformation(args[4]);
                    Graph g=ii.generateGraph(ii.getAllStations());
                    if (args[1].equals(args[2])){
                        throw new Exception("请输入两个不同站点");
                    }

                    if (ii.Search(args[1], ii.getAllStations())==null){
                        throw new Exception("站点1不存在，请重新输入");
                    }
                    if (ii.Search(args[2], ii.getAllStations())==null){
                        throw new Exception("站点2不存在，请重新输入");
                    }
                    ShortestPath sp=new ShortestPath(ii.Search(args[1], ii.getAllStations()),g,lines);
                    ArrayList<Station> path=new ArrayList<>();
                    path=(ArrayList<Station>)sp.path(ii.Search(args[2],ii.getAllStations()));
                    sp.showShortestPath(path,args[6]);

                    System.out.println("已将结果写入routine. txt文件");
                }else{
                    System.out.println("验证参数格式！");
                }
                break;
            default:
                throw new Exception("参数输入错误");
        }

    }

4.程序演示

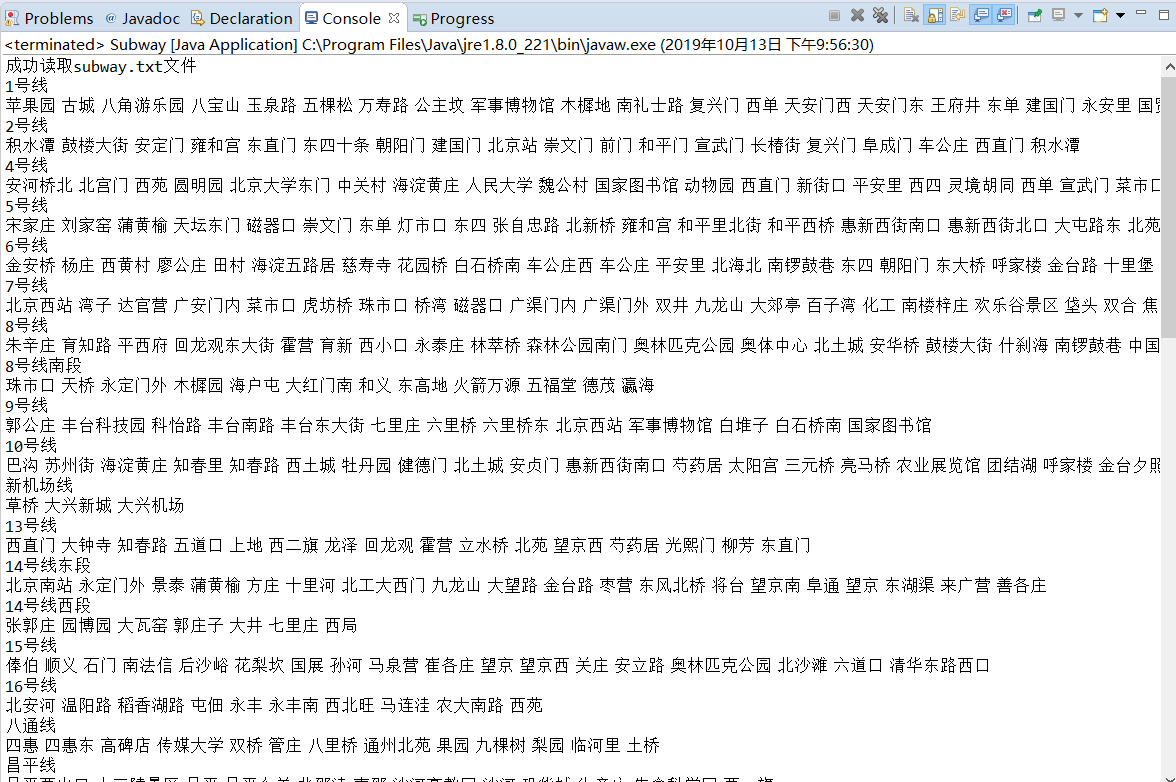

1..利用 -map参数来获得对应的自定义地铁文件（命名为 subway.txt）

java subway -map subway.txt

运行结果：

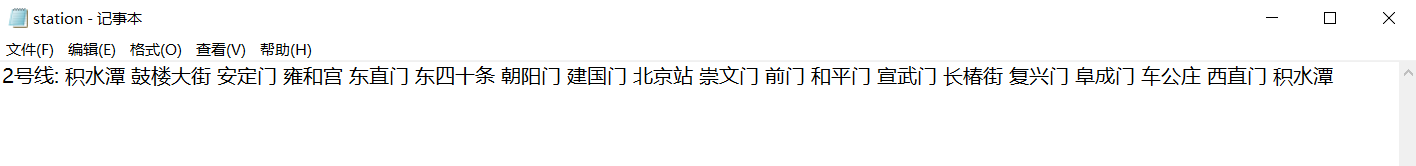

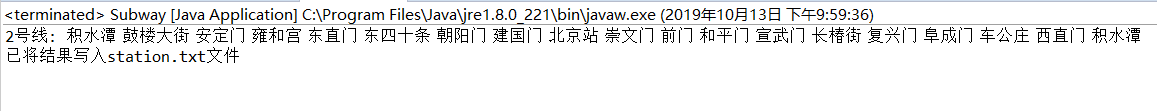

2.支持一个新的命令行参数 -a进行地铁线路查询，并通过命令参数-o进行输出

java subway -a 2号线 -map subway.txt -o station.txt

运行结果：

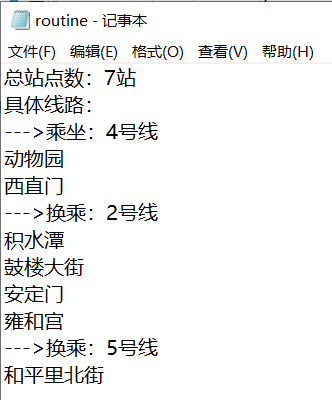

3.利用参数-b查询两个站点之间最短（经过的站点数最少）路线，并输出

subway.exe -b 动物园 和平里北街 -map subway.txt -o routine.txt

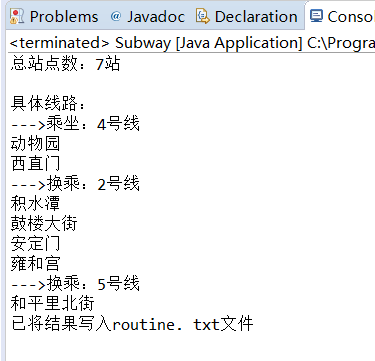

3.1 两个站点均为普通站点
运行结果：

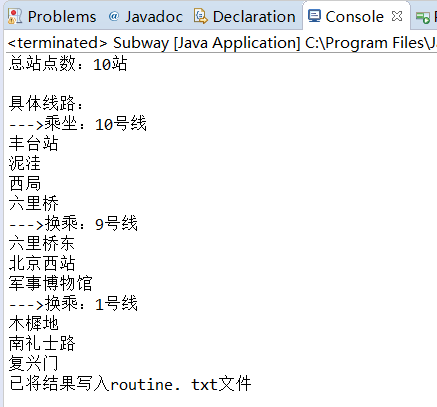

3.2 起点为转站站点，终点为普通站点
运行结果：

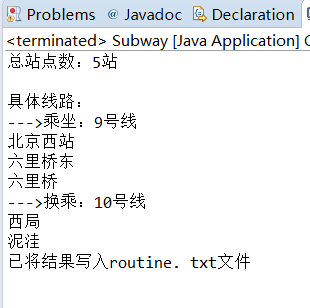

3.3 起点为普通站点，终点为转站站点
运行结果：

4.健壮性演示

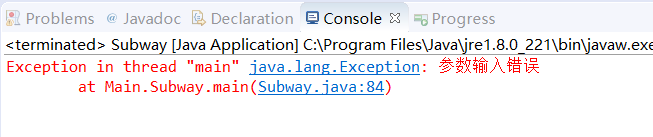

参数错误：

站点不存在：

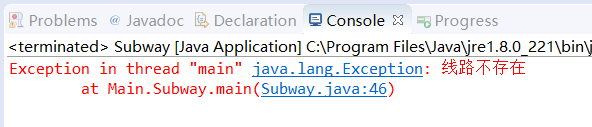

线路不存在：

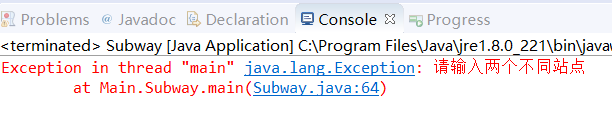

输入相同站点：

5.总结

通过这次大作业，我明白了一个项目不仅仅是只有编写程序这么简单，重要的是开始的规划，所需知识的学习，实践代码，完善代码，查漏补缺，对项目进行各种各样的测试，这整个过程都是十分重要的。不仅如此，通过这次大作业，我也得以复习了大二数据结构课程所学习的图算法，对邻接表这一数据结构也有了更深的认识，对广度优先搜索算法也变得更加熟练，同时，由于本次大作业是使用Java作为主要语言，因此也锻炼了Java编程能力，总之受益匪浅。但这次实验中依然存在不足，一些代码过分冗余、复杂，一些算法也不太熟练。希望通过这次实验能弥补自身的不足，争取在期末大作业中更进一步。
