概念数据模型、逻辑数据模型、物理数据模型详解(出自：https://www.cnblogs.com/joechinochl/articles/5252518.html)
数据模型所描述的内容包括三个部分：数据结构、数据操作、数据约束。
1）数据结构:数据模型中的数据结构主要描述数据的类型、内容、性质以及数据间的联系等。数据结构是数据模型的基础，数据操作和约束都建立在数据结构上。不同的数据结构具有不同的操作和约束。
2）数据操作:数据模型中数据操作主要描述在相应的数据结构上的操作类型和操作方式。
3）数据约束：数据模型中的数据约束主要描述数据结构内数据间的语法、词义联系、他们之间的制约和依存关系，以及数据动态变化的规则，以保证数据的正确、有效和相容。
企业级项目开发流程详解： http://zz563143188.iteye.com/blog/1825168
收集五年的开发资料及源码下载地址 http://pan.baidu.com/share/link?shareid=372668&uk=4076915866#dir/path=%2F%E5%AD%A6%E4%B9%A0%E6%96%87%E4%BB%B6
数据模型按不同的应用层次分成三种类型：分别是概念数据模型、逻辑数据模型、物理数据模型。
1、概念数据模型（Conceptual Data Model）：简称 概念模型 ，主要用来描述世界的概念化结构，它使数据库的设计人员在设计的初始阶段，摆脱计算机系统及DBMS的具体技术问题，集中精力分析数据以及数据之间的联系 等，与具体的数据管理系统（Database Management System，简称DBMS）无关。概念数据模型必须换成逻辑数据模型，才能在DBMS中实现。
概念数据模型是最终用户对数据存储的看法，反映了最终用户综合性的信息需求，它以数据类的方式描述企业级的数据需求，数据类代表了在业务环境中自然聚集成的几个主要类别数据。
概念数据模型的内容包括重要的 实体及实体之间的关系 。在概念数据模型中 不包括实体的属性 ，也 不用定义实体的主键 。这是概念数据模型和逻辑数据模型的主要区别。
概念数据模型的目标是统一业务概念，作为业务人员和技术人员之间沟通的桥梁，确定不同实体之间的最高层次的关系。
在有些数据模型的设计过程中，概念数据模型是和逻辑数据模型合在一起进行设计的。

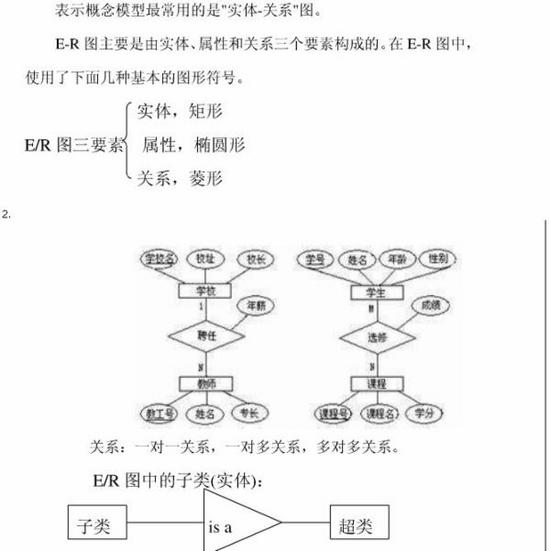

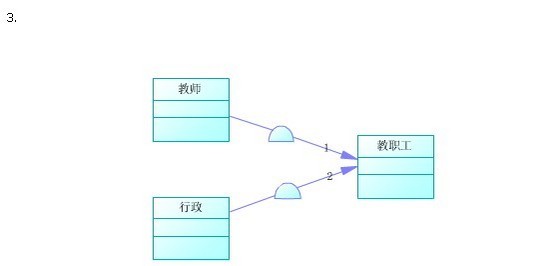

以下是概念模型图显示方式
2、逻辑数据模型（Logical Data Model）:简称数据模型，这是用户从数据库所看到的模型，是具体的DBMS所支持的数据模型，如网状数据模型(Network Data Model)、 层次数据模型(Hierarchical Data Model)等等。 此模型既要面向用户，又要面向系统 ，主要用于 数据库管理系统 （DBMS）的实现。
逻辑数据模型 反映的是系统分析设计人员对数据存储的观点，是对概念数据模型进一步的分解和细化。 逻辑数据模型是根据业务规则确定的，关于业务对象、业务对象的数据项及业务对象之间关系的基本蓝图。
逻辑数据模型的 内容包括所有的实体和关系，确定每个实体的属性，定义每个实体的主键，指定实体的外键，需要进行范式化处理。
逻辑数据模型的目标是尽可能详细的描述数据，但并不考虑数据在物理上如何来实现。

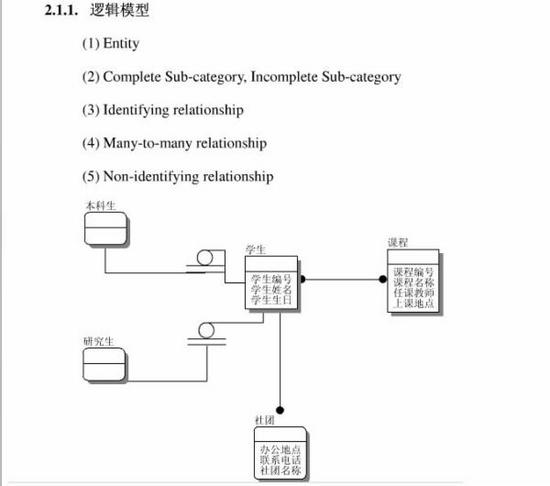

逻辑数据建模不仅会影响数据库设计的方向，还间接影响最终数据库的性能和管理。如果在实现逻辑数据模型时投入得足够多，那么在物理数据模型设计时就可以有许多可供选择的方法。 逻辑模型图显示
3、物理数据模型（Physical Data Model）:简称
物理模型 ，是面向计算机物理表示的模型，描述了数据在储存介质上的组织结构，它不但与具体的DBMS 有关，而且还与操作系统和硬件有关。每一种逻辑数据模型在实现时都有起对应的物理数据模型。DBMS为了保证其独立性与可移植性，大部分物理数据模型的实 现工作又系统自动完成，而设计者只设计索引、聚集等特殊结构。

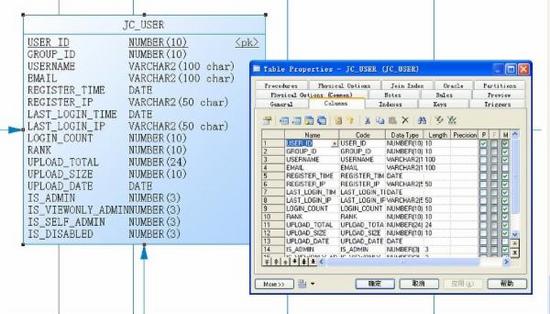

物理结构图显示
在概念数据模型中最常用的是 E-R模型 、扩充的E-R模型、面向对象模型及谓词模型。在逻辑数据类型中最常用的是 层次模型 、 网状模型 、 关系模型 。
物理数据模型是在逻辑数据模型的基础上，考虑各种具体的技术实现因素，进行数据库体系结构设计，真正实现数据在数据库中的存放。
物理数据模型的内容包括确定所有的表和列，定义外键用于确定表之间的关系，基于用户的需求可能进行发范式化等内容。在物理实现上的考虑，可能会导致物理数据模型和逻辑数据模型有较大的不同。
物理数据模型的目标是指定如何用数据库模式来实现逻辑数据模型，以及真正的保存数据。
