python绘制2019-nCoV疫情地图
- 准备工作
- 完整代码
- 代码解读
前面两期已经做了获取疫情实时追踪数据和利用确诊数据建立logistic模型的工作，传送门
python获取2019-nCoV疫情实时追踪数据
建立logistic预测模型
这一期将要介绍如何利用python的basemap模块来绘制如下疫情地图
准备工作
1，下载pyproj和basemap
既然要用到basemap，那么至少保证安装了这个模块，而basemap又依赖于pyproj模块，所以先要安装pyproj模块和basemap模块，这两个模块都不小，其中basemap高达116M，建议通过http://www.lfd.uci.edu/~gohlke/pythonlibs/ 下载本地安装，比如我的是Windows10，64位操作系统，python3.7的就下载下面两个文件
pyproj‑1.9.6‑cp37‑cp37m‑win_amd64.whl
basemap‑1.2.1‑cp37‑cp37m‑win_amd64.whl
然后通过Anaconda prompt 命令行进行拖拽安装。
2，下载shape文件

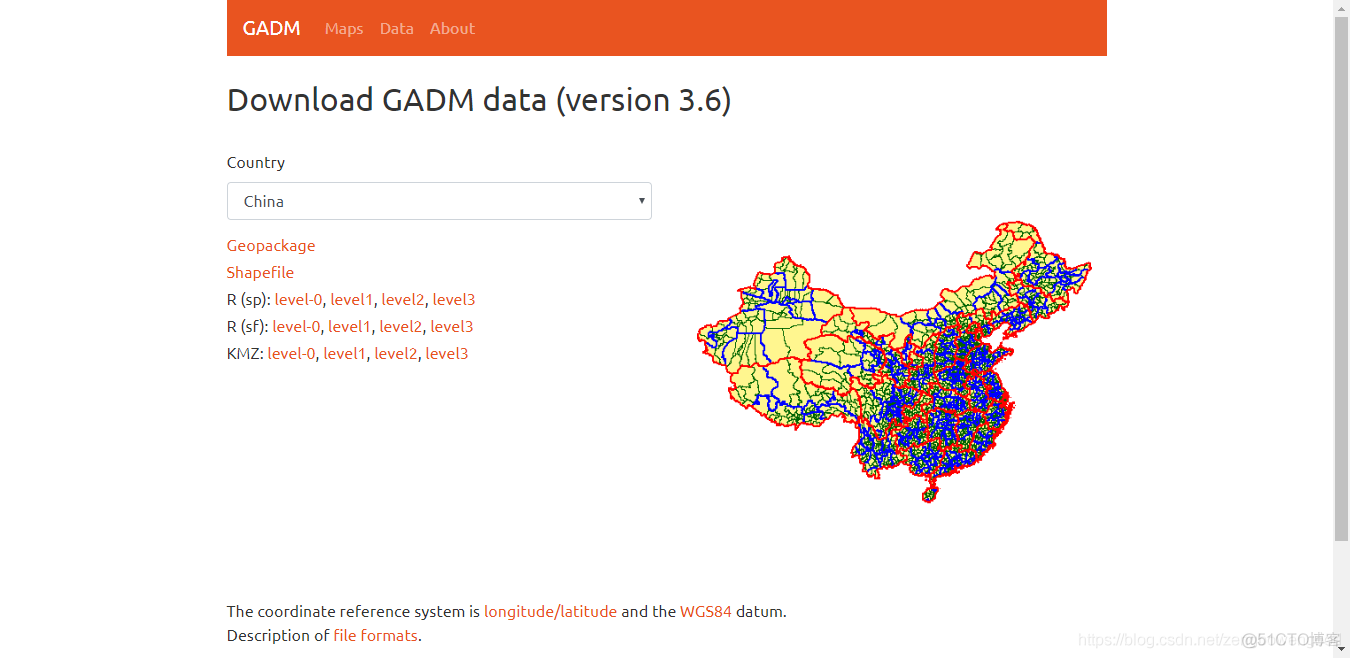

可以到https://gadm.org/download_country_v3.html这个网站去下载中国shape文件。
3，下面重点讲一下重点函数类的参数含义和调用
basemap
具体调用方式是
map=Basemap(llcrnrlon, llcrnrlat, urcrnrlon, urcrnrlat, projection, resolution, ax)其中
- llcrnrlon, llcrnrlat, urcrnrlon, urcrnrlat四个参数表示经度下界，纬度下界，经度上界，纬度上界，用来限定显示地图的范围，比如我国经度范围：73°33′E至135°05′E，纬度范围是3°51′N至53°33′N，那么，可以写成
- projection表示地图的投影方式，如果你用过ArcGIS就知道，当导入shape文件不设置projection参数的话，就会提示没有空间参考。常用的projection参数有
'ortho' #orthognal的意思，表示正交投影
'merc' #大名鼎鼎的墨卡托投影
这里我们采用 墨卡托投影方法，写出来就是
map=Basemap(llcrnrlon=70, llcrnrlat=3, urcrnrlon=140, urcrnrlat=54, projection='merc', **kwargs)- resolution 用来设置边界的详细程度，即分辨率，如果不使用边界，可以是“c”（粗）、“l”（低）、“i”（中）、“h”（高）、“f”（满），我们这里写个满
- ax表示覆盖那个图轴，即前面ax=fig.add_subplot( )的序号，比如我这里只有一个子图，那么写出来便是
...
map= Basemap(llcrnrlon=70, llcrnrlat=3, urcrnrlon=140, urcrnrlat=54, projection='merc', resolution='f', ax=ax)
readshapefile
基本调用方式是
readshapefile(self, shapefile, name, drawbounds=True, zorder=None, linewidth=0.5, color=‘k’, antialiased=1, ax=None, default_encoding=‘utf-8’)
- shapefile参数是必填的，分别表示矢量shape文件路劲和名称，比如我下载的shape文件解压列别如下
共有四类，表示数据精确的颗粒，0表示精确到国家，1表示省份，2表示地级市，3表示区县，我们这里只要求精确到地级市，故文件名为gadm36_CHN\gadm36_CHN_2，同时，函数会默认.shp，.sbf和.shx等文件同时存在并且文件名相同，只是后缀不同。 - name表示读取方式，方便以后调用查看
其余默认即可，写出来便是
此处的map便是上面Basemap对象，知道这些参数后，你可以不断变换里面的参数值，画出不同效果的图。
完整代码
有了上面的准备工作，下面就来写代码了
# -*- coding: utf-8 -*-"""
Created on Fri Feb 7 17:06:31 2020
project name:2019-nCoV地图
@author: 帅帅de三叔
"""
import pandas as pd #导入数据分析模块
import matplotlib.pyplot as plt #导入绘图模块的pyplot类
plt.rcParams['font.sans-serif']='SimHei' #画图中的中文
plt.rcParams['axes.unicode_minus']=False #画图中的负号
import matplotlib #导入绘图模块
from mpl_toolkits.basemap import Basemap #导入basemap类
from matplotlib.patches import Polygon
#from matplotlib.collections import PatchCollection #选择地图并且给地图上色
data=pd.read_csv("20200209全国各城市病例.csv") #读取数据
city=data['city_name'] #有疫情的城市名
confirm=data['total_confirm'] #确诊总人数
data_dict={city[i]:confirm[i] for i in range(len(city))} #构造成字典数据格式方便后面画图调用
fig=plt.figure(figsize=(8, 5)) #设置画布大小
ax=fig.add_subplot(1,1,1)
map=Basemap(llcrnrlon=70, llcrnrlat=3, urcrnrlon=140, urcrnrlat=54, projection='merc', resolution='f') #地图初始化
map.drawcoastlines(linewidth=0.5) #海岸线
map.readshapefile(r'D:\Python项目\2019-nCoV疫情地图\gadm36_CHN\gadm36_CHN_2', 'comarques', drawbounds=True)#加载行政区划文件
comar=map.comarques #经纬度数据
comar_info=map.comarques_info #基本信息
#print(comar_info[0]) #测试一下第一个comar_info
for info, shape in zip(comar_info, comar): #打包成一个个元组
city_name=info["NL_NAME_2"] #2357个城市
for key in data_dict.keys(): #334个城市
if key in city_name:
#print(data_dict[key]) #测试一下健值
if data_dict[key]==0:
color='#f0f0f0'
elif data_dict[key]<10:
color='#ffaa85'
elif data_dict[key]<100:
color='#ff7b69'
elif data_dict[key]<1000:
color='#bf2121'
else:
color='#7f1818'
poly=Polygon(shape, facecolor=color, edgecolor=color)
ax.add_patch(poly)
handles = [ matplotlib.patches.Patch(color='#ffaa85', alpha=1, linewidth=0),
matplotlib.patches.Patch(color='#ff7b69', alpha=1, linewidth=0),
matplotlib.patches.Patch(color='#bf2121', alpha=1, linewidth=0),
matplotlib.patches.Patch(color='#7f1818', alpha=1, linewidth=0),] #图例设置
labels = [ '1-9人', '10-99人', '100-999人', '>1000人'] #图例
ax.legend(handles, labels, bbox_to_anchor=(0.5, -0.11), loc='lower center', ncol=4) #, prop=font
ax.set_title("2019-nCoV疫情地图")
plt.show()
代码解读
如果你不会写代码或只想要数据的话或只要里面的shape文件可以关注“三行科创”微信公众号，留个邮箱和数据名称，我发给你.
