这篇论文是CVPR2017年的文章采用特征金字塔做目标检测有许多亮点特来分享。
论文feature pyramid networks for object detection 论文链接https://arxiv.org/abs/1612.03144
论文概述
作者提出的多尺度的object detection算法FPNfeature pyramid networks。原来多数的object detection算法都是只采用顶层特征做预测但我们知道低层的特征语义信息比较少但是目标位置准确高层的特征语义信息比较丰富但是目标位置比较粗略。另外虽然也有些算法采用多尺度特征融合的方式但是一般是采用融合后的特征做预测而本文不一样的地方在于预测是在不同特征层独立进行的。 代码的话应该过段时间就会开源。
论文详解

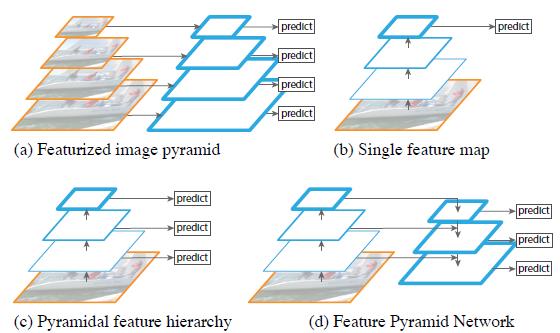

下图FIg1展示了4种利用特征的形式 a图像金字塔即将图像做成不同的scale然后不同scale的图像生成对应的不同scale的特征。这种方法的缺点在于增加了时间成本。有些算法会在测试时候采用图像金字塔。 b像SPP netFast RCNNFaster RCNN是采用这种方式即仅采用网络最后一层的特征。 c像SSDSingle Shot Detector采用这种多尺度特征融合的方式没有上采样过程即从网络不同层抽取不同尺度的特征做预测这种方式不会增加额外的计算量。作者认为SSD算法中没有用到足够低层的特征在SSD中最低层的特征是VGG网络的conv4_3而在作者看来足够低层的特征对于检测小物体是很有帮助的。 d本文作者是采用这种方式顶层特征通过上采样和低层特征做融合而且每层都是独立预测的。

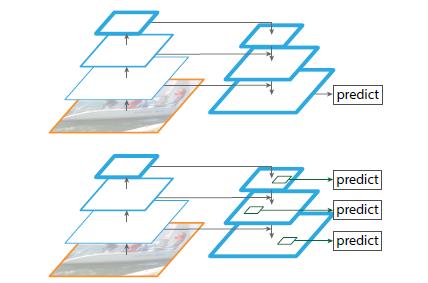

如下图Fig2。上面一个带有skip connection的网络结构在预测的时候是在finest level自顶向下的最后一层进行的简单讲就是经过多次上采样并融合特征到最后一步拿最后一步生成的特征做预测。而下面一个网络结构和上面的类似区别在于预测是在每一层中独立进行的。后面有这两种结构的实验结果对比非常有意思因为之前只见过使用第一种特征融合的方式。
作者的主网络采用ResNet。 作者的算法大致结构如下Fig3一个自底向上的线路一个自顶向下的线路横向连接lateral connection。图中放大的区域就是横向连接这里1*1的卷积核的主要作用是减少卷积核的个数也就是减少了feature map的个数并不改变feature map的尺寸大小。
自底向上其实就是网络的前向过程。在前向过程中feature map的大小在经过某些层后会改变而在经过其他一些层的时候不会改变作者将不改变feature map大小的层归为一个stage因此每次抽取的特征都是每个stage的最后一个层输出这样就能构成特征金字塔。 自顶向下的过程采用上采样upsampling进行而横向连接则是将上采样的结果和自底向上生成的相同大小的feature map进行融合merge。在融合之后还会再采用3*3的卷积核对每个融合结果进行卷积目的是消除上采样的混叠效应aliasing effect。并假设生成的feature map结果是P2P3P4P5和原来自底向上的卷积结果C2C3C4C5一一对应。

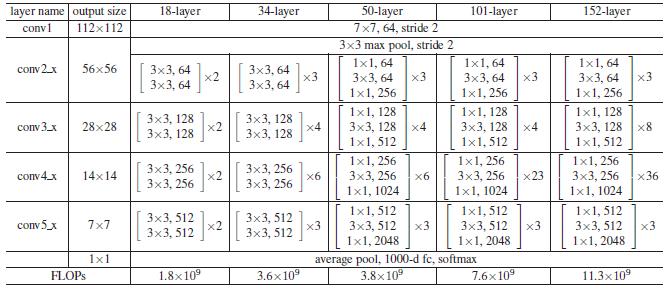

贴一个ResNet的结构图这里作者采用Conv2CONV3CONV4和CONV5的输出。因此类似Conv2就可以看做一个stage。
作者一方面将FPN放在RPN网络中用于生成proposal原来的RPN网络是以主网络的某个卷积层输出的feature map作为输入简单讲就是只用这一个尺度的feature map。但是现在要将FPN嵌在RPN网络中生成不同尺度特征并融合作为RPN网络的输入。在每一个scale层都定义了不同大小的anchor对于P2P3P4P5P6这些层定义anchor的大小为32^2,64^2,128^2,256^2512^2另外每个scale层都有3个长宽对比度1:21:12:1。所以整个特征金字塔有15种anchor。
正负样本的界定和Faster RCNN差不多如果某个anchor和一个给定的ground truth有最高的IOU或者和任意一个Ground truth的IOU都大于0.7则是正样本。如果一个anchor和任意一个ground truth的IOU都小于0.3则为负样本。
看看加入FPN的RPN网络的有效性如下表Table1。网络这些结果都是基于ResNet-50。评价标准采用ARAR表示Average RecallAR右上角的100表示每张图像有100个anchorAR的右下角sml表示COCO数据集中object的大小分别是小中大。feature列的大括号{}表示每层独立预测。
从abc的对比可以看出FRN的作用确实很明显。另外a和b的对比可以看出高层特征并非比低一层的特征有效。 d表示只有横向连接而没有自顶向下的过程也就是仅仅对自底向上bottom-up的每一层结果做一个1*1的横向连接和3*3的卷积得到最终的结果有点像Fig1的b。从feature列可以看出预测还是分层独立的。作者推测d的结果并不好的原因在于在自底向上的不同层之间的semantic gaps比较大。 e表示有自顶向下的过程但是没有横向连接即向下过程没有融合原来的特征。这样效果也不好的原因在于目标的location特征在经过多次降采样和上采样过程后变得更加不准确。 f采用finest level层做预测参考Fig2的上面那个结构即经过多次特征上采样和融合到最后一步生成的特征用于预测主要是证明金字塔分层独立预测的表达能力。显然finest level的效果不如FPN好原因在于PRN网络是一个窗口大小固定的滑动窗口检测器因此在金字塔的不同层滑动可以增加其对尺度变化的鲁棒性。另外f有更多的anchor说明增加anchor的数量并不能有效提高准确率。

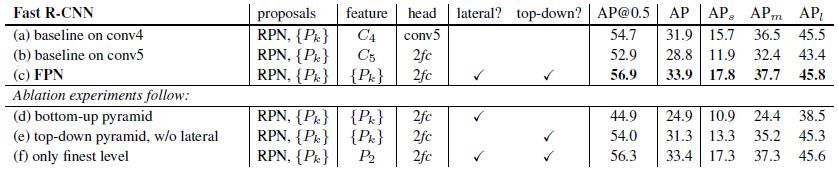

另一方面将FPN用于Fast R-CNN的检测部分。除了a以外分类层和卷积层之前添加了2个1024维的全连接层。细节地方可以等代码出来后再研究。 实验结果如下表Table2这里是测试Fast R-CNN的检测效果所以proposal是固定的采用Table1c的做法。与Table1的比较类似abc的对比证明在基于区域的目标卷积问题中特征金字塔比单尺度特征更有效。cf的差距很小作者认为原因是ROI pooling对于region的尺度并不敏感。因此并不能一概认为f这种特征融合的方式不好博主个人认为要针对具体问题来看待像上面在RPN网络中可能f这种方式不大好但是在Fast RCNN中就没那么明显。

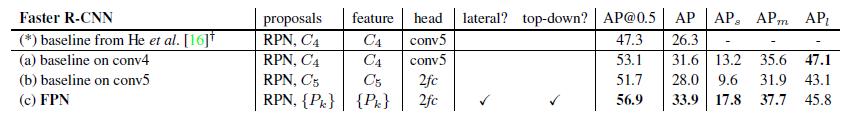

同理将FPN用于Faster RCNN的实验结果如下表Table3。

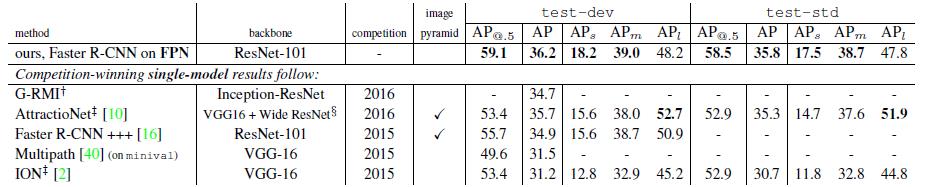

下表Table4是和近几年在COCO比赛上排名靠前的算法的对比。注意到本文算法在小物体检测上的提升是比较明显的。
另外作者强调这些实验并没有采用其他的提升方法比如增加数据集迭代回归hard negative mining因此能达到这样的结果实属不易。
总结
作者提出的FPNFeature Pyramid Network算法同时利用低层特征高分辨率和高层特征的高语义信息通过融合这些不同层的特征达到预测的效果。并且预测是在每个融合后的特征层上单独进行的这和常规的特征融合方式不同。 期待代码
