单片机 LED点阵
一、简述

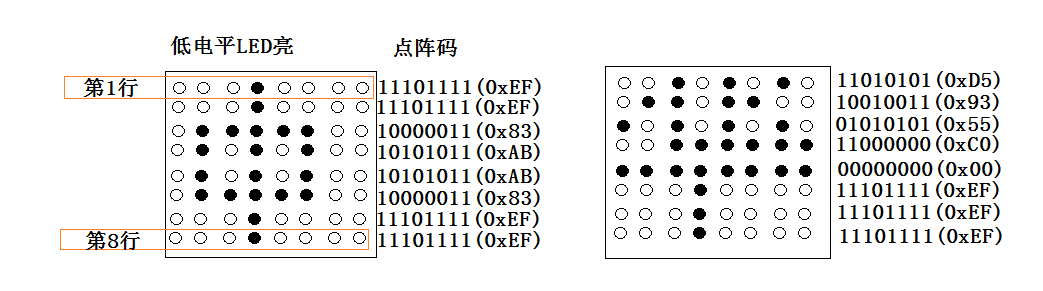

使用8×8LED点阵显示汉字。向上滚动中华两个汉字。
文件打包：链接: https://pan.baidu.com/s/1oHSAIY6qVA7qFFWUvMvJEA 密码: snyg
二、效果
三、工程文件结构

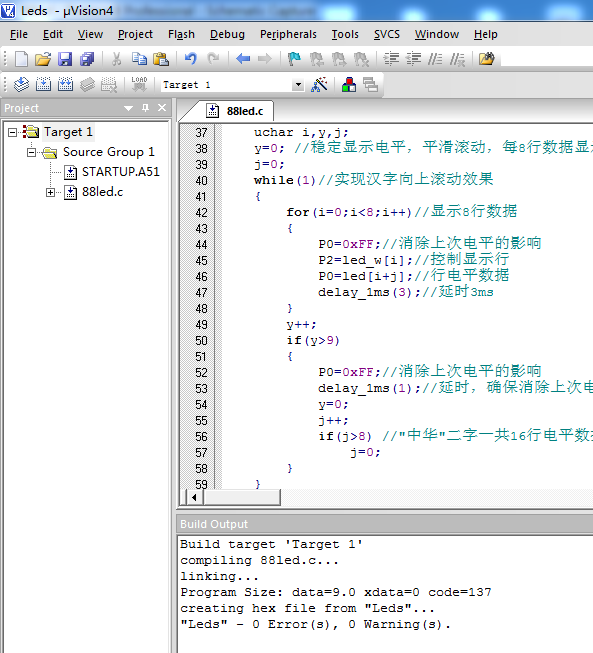

1、Keil工程

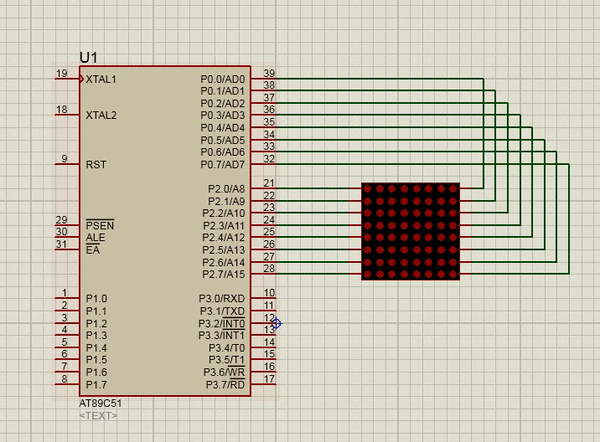

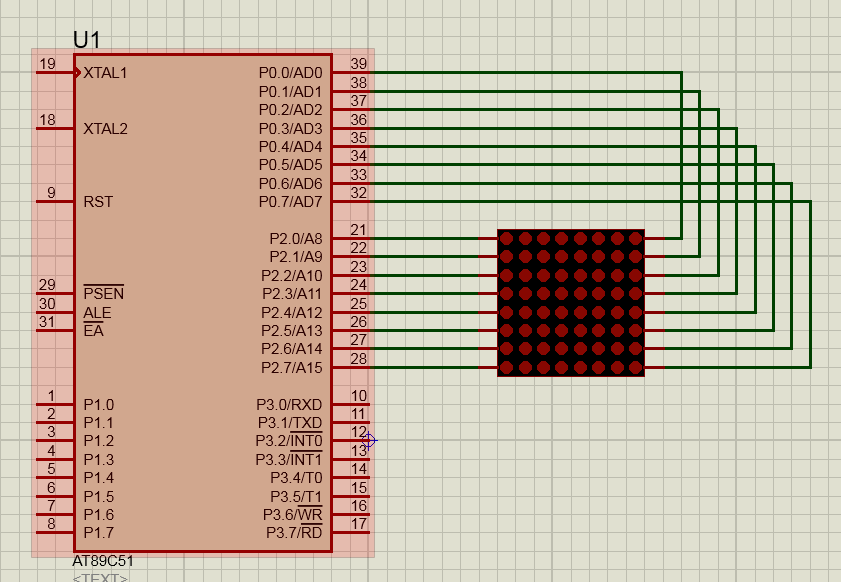

2、仿真电路图
四、代码
88led.c文件
#include#define uint unsigned int#define uchar unsigned charuchar code led[]={0xEF,0xEF,0x83,0xAB,0xAB,0x83,0xEF,0xEF,0xD5,0x93,0x55,0xC0,0x00,0xEF,0xEF,0xEF};//汉字“中华” 点阵码uchar code led_w[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//对应1~8行，赋给P2口，控制在哪一行显示/********************************************************************///函数名：delay_1ms(uint x)//功能：利用定时器0精确定时1ms； 自加 time_t的值为后面时间调整函数服务//调用函数：//输入参数：x,1ms计数//输出参数：//说明：延时的时间为1ms乘以x /********************************************************************/void delay_1ms(uint x){TMOD=0X01;//开定时器0，工作方式为1TR0=1;//启动定时器0；while(x--){TH0=0Xfc;//定时1ms初值的高8位装入TH0TL0=0X18;//定时1ms初值的低8位装入TL0while(!TF0);//等待，直到TF0为1TF0=0; //重置溢出位标志}TR0=0;//停止定时器0；}/**********************************************************///函数名：ledplay()//功能：led点阵显示程序//调用函数：//输入参数：//输出参数：//说明：/**********************************************************/void ledplay(){uchar i,y,j;y=0; //稳定显示电平，平滑滚动，每8行数据显示10次j=0;//数据偏移，每次偏移1位while(1)//实现汉字向上滚动效果{for(i=0;i<8;i++)//显示8行数据{P0=0xFF;//消除上次电平的影响P2=led_w[i];//控制显示行P0=led[i+j];//行电平数据delay_1ms(3);//延时3ms}y++;if(y>9){P0=0xFF;//消除上次电平的影响delay_1ms(1);//延时，确保消除上次电平的影响y=0;j++;if(j>8)//"中华"二字一共16行电平数据(0~15),i+j要<15j=0;}}}/**********************************************************///主程序/**********************************************************/void main(){ledplay();//调用显示程序；}
