在上一篇实现了简单的画板功能， 这篇实现橡皮擦功能，首先分析一下应该如何实现，
在Andriod有个图像混合（Xfermode）概念，利用这个概念我们就可以实现橡皮擦功能。
一、Xfermode
Paint有一个方法setXfermode(Xfermode)，这个方法设置图像的混合模式。参数有三个子类：
- AvoidXfermode
- PixelXorXfermode
- PorterDuffXfermode
前面两个因为不支持硬件加速在API 16已经已经过时弃用了。 简单讲一下第三个。
1.1 PorterDuffXfermode

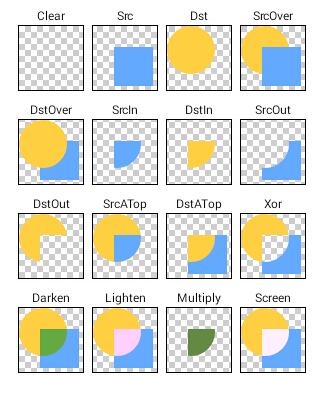

该类有且只有一个含参的构造方法PorterDuffXfermode(PorterDuff.Mode mode)，参数就是设置图像的混合模式，下面这张图片形象地说明了各种模式的作用
我们的做橡皮擦的时候，就是用到了PorterDuff.Mode.CLEAR这个模式清除图像，所以说橡皮擦也是Path，只是绘制的模式不一样了。
二、实现
在上一篇的文章中，实现了最简单笔画画板，就是只有一个画笔模式，所以首先添加一个橡皮擦的绘制模式。
companion object {
const val EDIT_MODE_PEN = 0x1L //画笔模式
const val EDIT_MODE_ERASER = 0x2L //橡皮擦模式
}
@Retention(AnnotationRetention.SOURCE)
@IntDef(EDIT_MODE_PEN, EDIT_MODE_ERASER)
annotation class EditMode
//当前编辑模式默认为画笔模式
@EditMode
private var mMode: Long = EDIT_MODE_PEN
/**
* 设置画笔模式
*/
fun setModel(@EditMode model:Long){
mMode = model
when(model){
EDIT_MODE_PEN -> {
//画线
mPaint.xfermode = null
}
EDIT_MODE_ERASER ->{
mPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.CLEAR)
}
}
}
然后捋一下整个流程:
- 画笔模式，在onTouch时候画出Path，绘制到view上
- 然后切换到橡皮擦模式，画出Path，clear擦掉原来的内容
- 再来回切换绘制
现在重点是解决第2点，一个Path怎么做到不改变原来的path基础上换个绘制模式继续画呢？

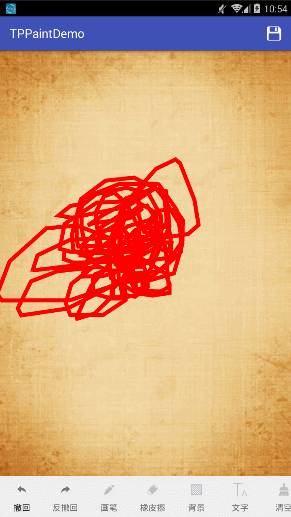

如果你考虑第2点的话，效果是这样子的：
What the fuck？(黑人问号) 这什么情况？ 其实是因为path只有一条，一直没改变。所以，引入缓存Canvas和缓存Bitmap，添加两个变量：
//想要绘制的内容先绘制到这个增加的canvas对应的bitmap上， // 写完后再把这个bitmap的ARGB信息一次提交给上下文的canvas去绘制 private lateinit var mBufferBitmap: Bitmap private lateinit var mBufferCanvas: Canvas
然后在onMeasure中进行初始化：
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
if(mBufferCanvas == null){
mBufferBitmap = Bitmap.createBitmap(measuredWidth, measuredHeight, Bitmap.Config.ARGB_8888)
//canvas绘制的内容，将会在这个mBufferBitmap内
mBufferCanvas = Canvas(mBufferBitmap)
}
}
然后在onTouchEvent方面里面手指移动的时候，我们在缓存Canvas里面进行绘制path：
MotionEvent.ACTION_MOVE -> { //手指移动的时候
//绘制圆滑曲线，即贝塞尔曲线,贝塞尔曲线这个知识自行了解
mPath.quadTo(preX,preY,event.x,event.y)
//在缓存里面绘制
mBufferCanvas.drawPath(mPath,mPaint)
//重新绘制，会调用onDraw方法
invalidate()
preX = event.x
preY = event.y
}
然后onDraw的时候，就把缓存的Canvas的bitmap当前view的Canvas：
override fun onDraw(canvas: Canvas) {
super.onDraw(canvas)
//画出缓存bitmap的内容
canvas.drawBitmap(mBufferBitmap,0f,0f,null)
}
就可以了，看看完整的代码100多行:
class TPEraserView(context: Context, attr: AttributeSet) : View(context,attr) {
companion object {
const val EDIT_MODE_PEN = 0x1L //画笔模式
const val EDIT_MODE_ERASER = 0x2L //橡皮擦模式
}
@Retention(AnnotationRetention.SOURCE)
@IntDef(EDIT_MODE_PEN, EDIT_MODE_ERASER)
annotation class EditMode
//当前编辑模式默认为画笔模式
@EditMode
private var mMode: Long = EDIT_MODE_PEN
private var preX: Float = 0.0f //上一次的触摸点x坐标
private var preY: Float = 0.0f //上一次触摸点y坐标
private var mPath = Path() //path路径
//画笔
private var mPaint = Paint(Paint.ANTI_ALIAS_FLAG or Paint.DITHER_FLAG)
//想要绘制的内容先绘制到这个增加的canvas对应的bitmap上，
// 写完后再把这个bitmap的ARGB信息一次提交给上下文的canvas去绘制
private lateinit var mBufferBitmap: Bitmap
private lateinit var mBufferCanvas: Canvas
init {
mPaint.style = Paint.Style.STROKE //画笔为实心
mPaint.color = Color.RED //颜色
mPaint.strokeCap = Paint.Cap.ROUND //笔触为圆形
mPaint.strokeWidth = 10f //画笔大小
}
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int){
super.onMeasure(widthMeasureSpec, heightMeasureSpec)
mBufferBitmap = Bitmap.createBitmap(measuredWidth, measuredHeight, Bitmap.Config.ARGB_8888)
//canvas绘制的内容，将会在这个mBufferBitmap内
mBufferCanvas = Canvas(mBufferBitmap)
}
override fun onDraw(canvas: Canvas) {
super.onDraw(canvas)
//画出缓存bitmap的内容
canvas.drawBitmap(mBufferBitmap,0f,0f,null)
}
override fun onTouchEvent(event: MotionEvent): Boolean {
when(event.action){
MotionEvent.ACTION_DOWN -> { //手指按下的时候
//将起始点移动到当前坐标
mPath.moveTo(event.x,event.y)
//记录上次触摸的坐标，注意ACTION_DOWN方法只会执行一次
preX = event.x
preY = event.y
}
MotionEvent.ACTION_MOVE -> { //手指移动的时候
//绘制圆滑曲线，即贝塞尔曲线,贝塞尔曲线这个知识自行了解
mPath.quadTo(preX,preY,event.x,event.y)
//在缓存里面绘制
mBufferCanvas.drawPath(mPath,mPaint)
//重新绘制，会调用onDraw方法
invalidate()
preX = event.x
preY = event.y
}
MotionEvent.ACTION_UP ->{
//清除路径的内容
mPath.reset()
}
}
// true：告诉系统，这个触摸事件由我来处理
// false：告诉系统，这个触摸事件我不处理，这时系统会把触摸事件传递给imageview的父节点
return true
}
/**
* 设置画笔模式
*/
fun setModel(@EditMode model:Long){
mMode = model
when(model){
EDIT_MODE_PEN -> {
mPaint.xfermode = null
}
EDIT_MODE_ERASER ->{
mPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.CLEAR)
}
}
}
}
三、清空画布实现
添加一个方法,按照上面的套路，把缓存canvas绘制清除即可。
/**
* 清空画布
*/
fun clear() {
mBufferCanvas.drawColor(0, PorterDuff.Mode.CLEAR)
invalidate()
}
