地图中添加沿线文字标注

腾讯位置服务地图SDK是一套提供多种地理位置服务的应用程序接口。通过调用该接口，开发者可以在自己的应用中加入地图相关的功能（如地图展示、标注、绘制图形等），轻松访问腾讯地图服务和数据，构建功能丰富、交互性强、符合各种行业场景的地图类应用程序。
以下内容转载自工程师 Nero8421 的文章《  地图中添加沿线文字标注》
作者： Nero8421
链接： https://www.cnblogs.com/Allen...
来源：博客园
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

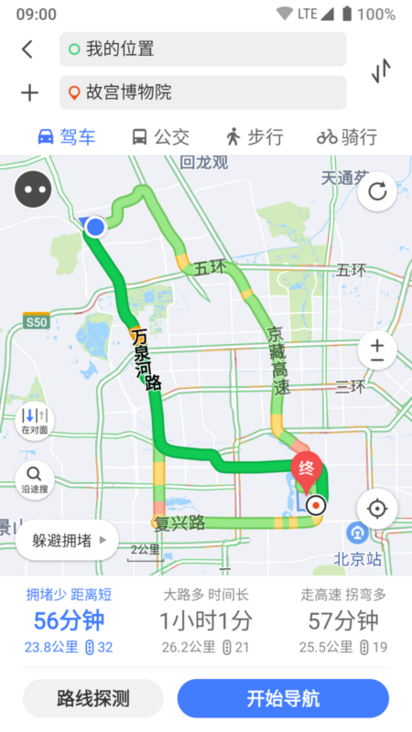

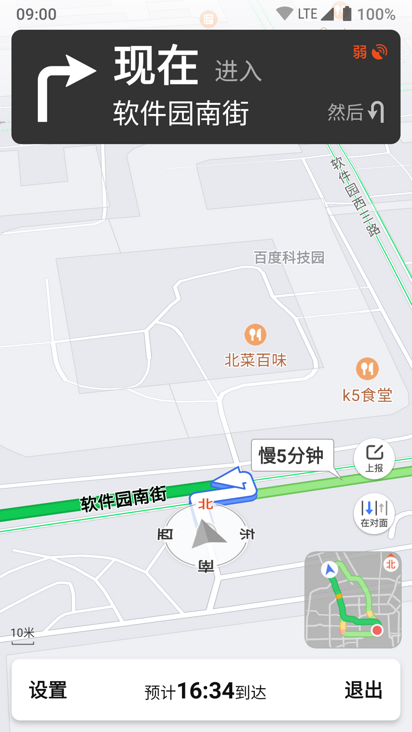

　　最近需要实现导航功能，其中路线规划和导航场景如下图所示：

上面的截图中，路线上面都绘制出了路名，方便用户查看自己选择的路线都经过了哪些道路。这里用到的地图的能力即为沿线文字标注腾讯地图 Android SDK v4.2.7 已经开放了实现此功能的能力。

主要涉及接口如下：

接口名称 功能概述 PolylineOptions.text(Text text) 置沿 polyline 展示的文字 PolylineOptions.Text.Builder(SegmentText segmentText PolylineOptions.Text 构造器 PolylineOptions.Text.Builder.addSegmentText(SegmentText segmentText) 添加线上展示文字的点串范围 PolylineOptions.Text.Builder.color(int color) 设置文字颜色 PolylineOptions.Text.Builder.strokeColor(int color) 设置文字描边颜色 PolylineOptions.Text.Builder.size(int size) 设置文字尺寸 PolylineOptions.Text.Builder.priority(TextPriority priority) 设置文字优先级

从这个功能涉及到的接口可以看出沿线文字标注是作为 Polyline 的一个属性供用户在添加线的时候展示所需文字。

为一条线添加文字标注

1、选择合适的点串作为文字标注的路径。如下，我们选择了 苏州街-北四环西路辅路-彩和坊路 的一个点串作为 Polyline 绘制的路径。

//这一个点串表示了经 苏州街-北四环-彩和坊路 的一条路线
List<LatLng> points = new ArrayList<>();
//苏州街
points.add(new LatLng(39.982382, 116.305883));
//北四环西路辅路
points.add(new LatLng(39.984914, 116.305690));
//彩和坊路
points.add(new LatLng(39.985045, 116.308136));
points.add(new LatLng(39.983570, 116.308088));
points.add(new LatLng(39.980063, 116.308297));



2、绘制 Polyline 及其文字标注

public Polyline createLineWithText() {
    if (mTencentmap == null) {
        return null;
    }

    Polyline polyline = mTencentmap.addPolyline(
            new PolylineOptions()
                    .addAll(points)
                    .color(0xff54ce4d)
                    .text(createText()));
    return polyline;
}

public PolylineOptions.Text createText() {
    List<PolylineOptions.SegmentText> segmentTexts = new ArrayList<>();
    //苏州街 的绘制范围是从第0个点开始，第1个点结束
    segmentTexts.add(new PolylineOptions.SegmentText(0, 1, "苏州街"));
    //北四环西路辅路 的绘制范围是从第1个点开始，第2个点结束
    segmentTexts.add(new PolylineOptions.SegmentText(1, 2, "北四环西路辅路"));
    //彩和坊路 的绘制范围是从第2个点开始，第4个点结束
    segmentTexts.add(new PolylineOptions.SegmentText(2, 4, "彩和坊路"));
    return new PolylineOptions.Text.Builder(segmentTexts).build();
}

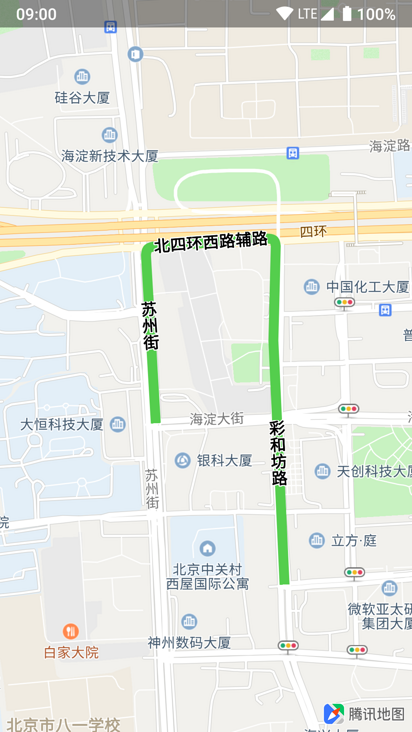

最终的效果：

注意事项

在使用这个功能的时候也遇到了一些问题，这里也列举下

1. PolylineOptions.Text.Builder.priority(TextPriority priority) 设置文字优先级的接口，只有普通和高两个级别，在需要多条线上需要标注文字时，只能有一条线上的文字是 TextPriority.HIGH, 否则多条线重叠时，无法保证优先展示的是用户希望的那条线的文字
2. 文字是不可变的。当通过 Tencentmap.addPolyline 向地图添加线后，用户通过 PolylineOptions 设置的 PolylineOptions.Text 是不能改变的，如果想改变文字内容只能使用 Polyline.setText 接口设置 一个新的 PolylineOptions.Text 对象。3、如果要移除文字，可以通过 Polyline.setText 接口传入 null。
