浩辰CAD看图王中将布局转换成模型的方法

来源:互联网 收集:自由互联 发布时间:2023-05-17
一些小伙伴在使用浩辰cad看图王查看自己制作的CAD图纸的时候,想要将布局中的图形更改成模型,那么该如何更改呢,其实一般我们通过浩辰cad看图王打开自己本地中的CAD图纸的时候,

  一些小伙伴在使用浩辰cad看图王查看自己制作的CAD图纸的时候,想要将布局中的图形更改成模型,那么该如何更改呢,其实一般我们通过浩辰cad看图王打开自己本地中的CAD图纸的时候,显示出来的样式都是以图形的布局显示出来的,这样方便你更改需要的元素内容,如果你需要将这种图形的布局样式更改成模型来显示的话,那么我们需要将布局保存为模型,之后再重新打开保存的模型文件就好了,在浩辰cad看图王中的页面底部就可以进行布局和模型的转换,下方是关于如何使用浩辰cad看图王将布局转换成模型的具体操作方法,如果你需要的情况下可以看看方法教程,希望对大家有所帮助。

浩辰CAD看图王中将布局转换成模型的方法

方法步骤

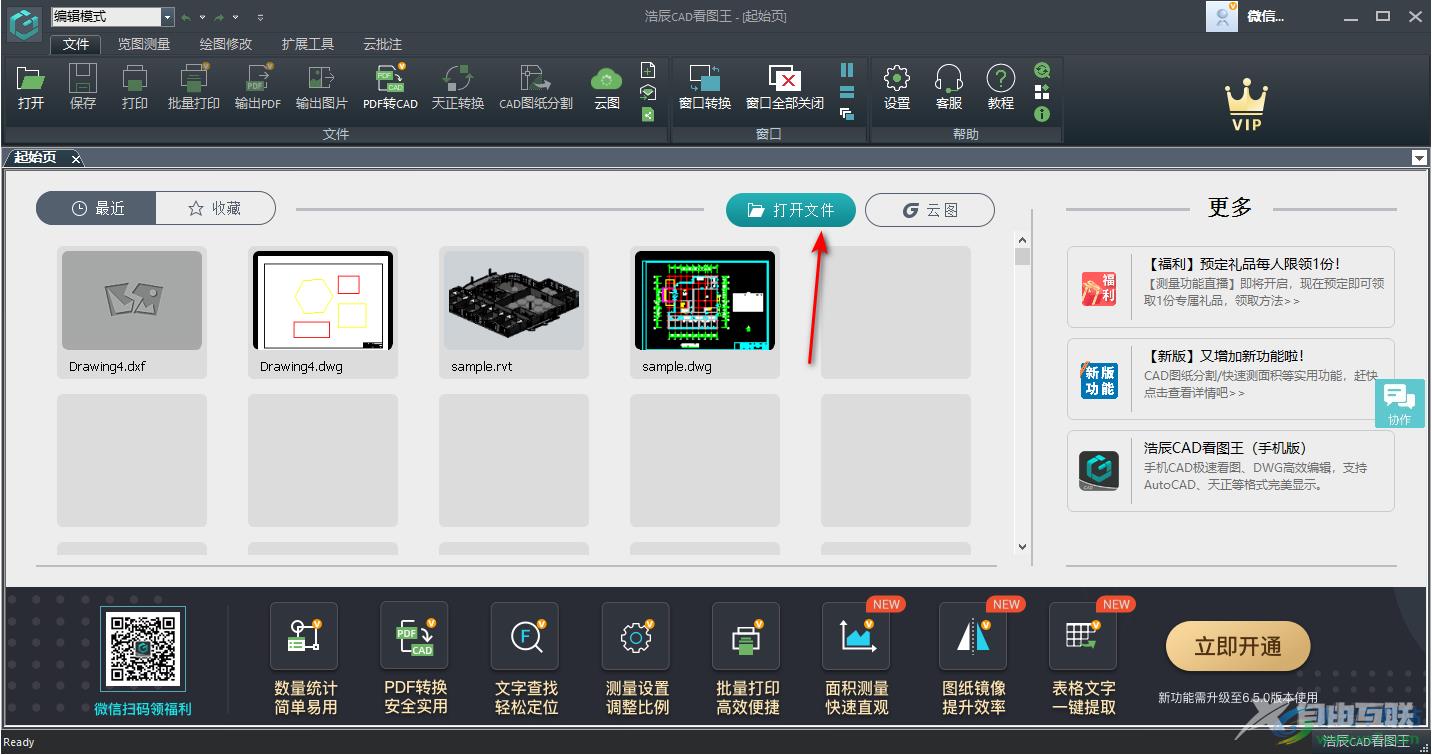

  1.我们需要将电脑桌面上的浩辰cad看图王进行双击启动,这时在打开的页面上将【打开文件】按钮进行点击,进入到本地文件夹页面中。

浩辰CAD看图王中将布局转换成模型的方法

  2.进入之后,我们需要在该页面中将自己需要添加的CAD文件选中,之后将鼠标移动到右下角的【打开】按钮的位置进行点击一下,即可将文件进行添加。

浩辰CAD看图王中将布局转换成模型的方法

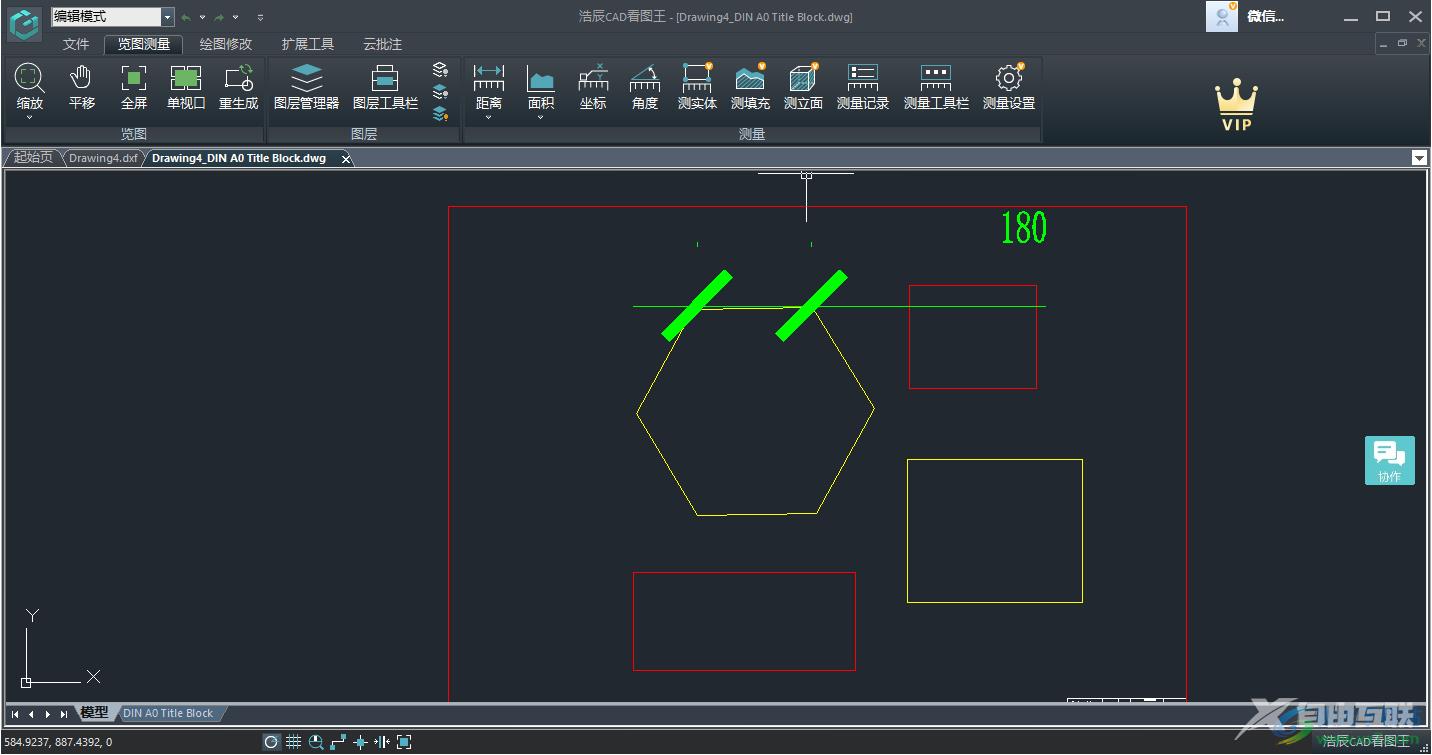

  3.添加完成之后,那么我们的文件就会显示在浩辰cad看图王页面中,这时我们可以看到页面底部有模型和布局的和这个页面,当前的这个页面就是布局页面。

浩辰CAD看图王中将布局转换成模型的方法

  4.如果你想要将布局转换成模型的话,那么我们需要用鼠标右键将顶部的第二个布局英文选项进行点击,就会弹出一个【将布局输出到模型】的选项,点击该选项。

浩辰CAD看图王中将布局转换成模型的方法

  5.随后就会弹出一个输出保存模型的窗口,在该窗口中设置一下该模型的一个存放位置,以及可以设置一下文件的名称,之后点击一下右侧保存按钮即可。

浩辰CAD看图王中将布局转换成模型的方法

  6.随后就会在页面上弹出一个窗口提示,这里点击一下【是】按钮。

浩辰CAD看图王中将布局转换成模型的方法

  7.那么我们就可以进入到模型的窗口中了,在该窗口中就可以查看到自己绘制的一个图纸模型样式,如图所示。

浩辰CAD看图王中将布局转换成模型的方法

  以上就是关于如何使用浩辰cad看图王将布局输出为模型的具体操作方法,一般我们通过浩辰cad看图王进行查看CAD文件的时候,都是通过布局样式进行查看的,想要将布局更改为模型的话,按照上述方法来操作就好了,感兴趣的话可以试试。
