通过对抽象模型和概念模型的整合，细化项目整体流程

上一篇我们通过抽象模型梳理了核心流程。

本篇是《如何高效阅读源码》专题的第九篇，我们来通过绘图加深核心流程的理解，同时将抽象模型和核心流程与概念模型进行整合，以得到一个更具象化的流程。

本篇主要内容：

• 为什么要绘图？

• 绘制核心流程图

• 整合抽象模型和概念模型

为什么要绘图？

上一篇我们通过抽象模型梳理了核心流程。现在回想一下，你还能记得多少内容？！是不是只记得个大概？甚至一点都不记得了？！

我们再往前推一点，在梳理核心流程之前，我们先基于核心类梳理了一个抽象模型，现在回想一下，你还能记得这个抽象模型吗？是不是还能隐约记得有TestClass、FrameworkField、FrameworkMethod以及FrameworkMember？然后是否能回想起它们的结构？FrameworkField和FrameworkMethod是FrameworkMember的子类，TestClass构建了FrameworkField和FrameworkMethod。

根据美国哈佛商学院有关研究人员的分析资料表明，人的大脑每天通过各个感官接受外部信息的比例差异很大：味觉最少只有1%，触觉次之1.5%，嗅觉第三为3.5%，听觉第四为11%，而视觉则高达83%。

所以，花点时间画一些图辅助记忆是非常有必要的。不但可以加深我们的理解，也便于存档，方便以后需要时，能快速的唤起我们的记忆。也就是说，即使你忘记了梳理的内容，你也能通过绘制的模型图和流程图回忆起流程，否则你需要花费更多的时间来再看一遍文章。

绘制核心流程图

在面向对象里，一般通过时序图来描述对象之间的交互关系，但是时序图在这里相对太细化了，复杂的时序图阅读起来也不方便，同时也不方便和前面的概念模型进行整合。所以我们不使用时序图，而直接基于抽象模型来手动绘制一个通信图（非标准通信图，主要是为了示意出流程）。

通信图在UML中也称为协作图，展示了合作对象间如何通过发送和接收消息进行动态的交互。

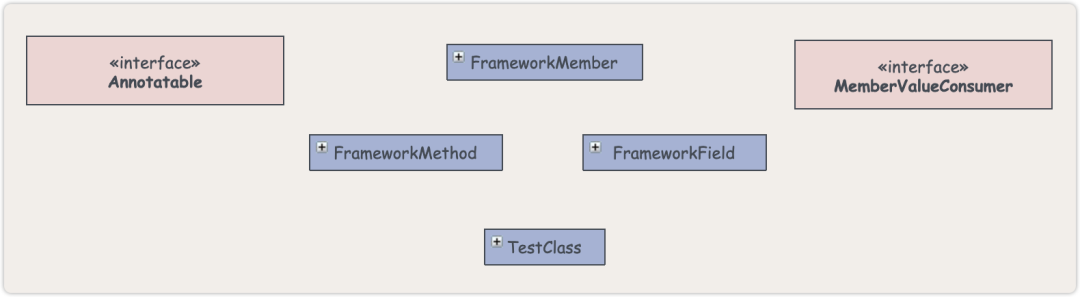

首先我们删除抽象模型中的依赖关系，只留下接口和类。如下图所示：



接着，我们加入前面梳理出来的核心方法：

• TestClass中的构造方法，scanAnnotatedmembers方法、collectAnnotatedFieldValues方法和collectAnnotatedMethodValues方法

• FrameworkMember的handlePossibleBridgeMethod方法

• FrameworkField的get方法

• FrameworkMethod的invokeExplosively



最后，结合方法的执行流程，将各个类通过线条连接起来。



抽象模型和概念模型整合

注意上面的图，有没有发现少了点什么？从上图我们可以明确TestClass是模型的入口，但是谁去实例化TestClass呢？目前还不知道，我们先将此类称为Client，将其补充到图中。

这个Client并不属于抽象模型，所以我们可以在这里画个边界，将Client和流程模型隔离开。



现在我们再来考虑一下，这个Client可能是什么呢？
我们可以回过头来看概念模型，概念模型给出了一个完整的流程。



从这个流程里，我们来看一看，哪里可能会调用TestClass呢？一个可能的地方就是TestRunners！即

• TestRunners通过各个Test的Class构建TestClass

• 然后调用TestClass里的collectAnnotatedMethodValues和collectAnnotatedFieldValues方法执行相关测试

• 再通过对收集到MemberValueConsumer里的结果的判定，得到Result

那么现在的概念模型可能就变成了下图这样：



这个流程正确吗？不一定，我们后面需要通过阅读源码来验证它。

总结

本文讲解了如何通过核心流程绘制出核心流程图，并将核心流程图与概念模型结合，得到一个更加具象化的概念模型。
下文将通过对扩展模块的阅读，来进一步完善这个模型。
